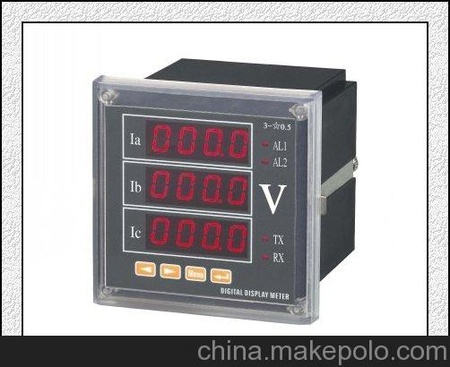

特价数显多功能电力仪表三相电流 电压 功率 频率等全功能检测
1元/件 更多产品优惠价>
产品推荐
会员商铺
最新产品
商品详情
基本参数
- 品牌:上海顶德电器
- 型号:DED
- 类型:其他
- 显示方式:数字
- 测量精度:0.5
- 结构型式:电子式
- 开孔尺寸:96*96㎜
- 功率:5W
- 工作温度:40℃
- 环境湿度:45
- 参数要求:AC 380V 5A
一、概述
三相四线多功能网络电力仪表三相电压表 多功能电力监测仪表厂家批发价格实惠，质量保证，该表作为智能电网的智能终端，大量用于电力**系统中，便于电网数据的传输、存储、分析，有效保证电力系统的安全。三相四线多功能网络电力仪表（数码三相四线多功能网络电力仪表)优越性能1.三相四线多功能网络电力仪表三相电压表 多功能电力监测仪表提供全方位的测量功能，如相电压、线电压、三相电流、有功功率、无功功率、功率因数、电网频率、有功电度、无功电度等电参数，可以充分满足低压或者高压三相电力网络中电气**的要求。2.三相四线多功能网络电力仪表三相电压表 多功能电力监测仪表还具有很强的扩展功能，如监视开关状态的两路开关量输入、两路脉冲输出、控制开关动作的两路继电器报警输出、两路4-20mA模拟量变送输出。3.三相四线多功能网络电力仪表三相电压表 多功能电力监测仪表通过RS485/MODBUS通讯，对仪表进行组网管理。用户可以方便的通过对继电器输出或者模拟量输出进行编程，实现自动控制,能够完成与PLC，工控计算机的组网通信。
三相四线多功能网络电力仪表三相电压表 多功能电力监测仪表（数码三相四线多功能网络电力仪表)是一种简单可靠的测控装置，具有数据采集和控制功能。可广泛应用于电力系统、智能楼宇、**系统、低压配电等自动化领域,适用于低压和高压系统。随着我国提出建设国家智能电网概念之后，与之直接配套的三相四线多功能网络电力仪表开始成为关注的焦点，具有高可靠性、高安全等级、大存储容量等特点，符合我国当前“节能环保”的要求。
2.1 辅助电源：
多功能智能数显表 PM98C15具备通用的(AC/DC)电源输入接口，若不作特殊声明，提供的是AC/DC85~270V电源接口的标准产品，请保证所提供的电源适用于该系列的产品，以防止损坏产品。
注：采用交流供电时，建议在火线一侧安装1A保险丝。
电力品质较差时，建议在电源回路安装浪涌抑制器防止雷击，以及快速脉冲群抑制器。
2.2 输入信号：
多功能智能数显表 PM98C15采用了每个测量通道单独采集的计算方式，保证了使用时完全一致对称，其具有多种接线方式。适用于不同的负载形式。
2.2.1 电压输入：输入电压应不高于产品的额定输入电压（100V或400V），否则应考虑使用PT，在电压输入端须安装1A保险丝。
2.2.2 电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路。建议使用接线排，不要直接接CT，以便拆装。
2.2.3 要确保输入电压、电流相对应，顺序一致，方向一致；否则会出现数值和符号错误！（功率和电能）
2.2.4 仪表输入网络的配置根据系统的CT个数决定，在2个CT的情况下，选择三相三线两元件方式；在3个CT的情况下，选择三相四线三元件方式。仪表接线、仪表编程中设置的输入网络NET应该同所测量负载的接线方式一致，不然会导致仪表测量的电压或功率不正确。其中在三相三线中，电压测量和显示的为线电压；而在三相四线中，电压测量和显示为电网的相电压。
相电流
相电流是指三相电源中流过每相负载的电流。
相关问答
数显电测仪表有哪些功能？
数显电测仪表具有如下特点：A、量程准确，性能可靠B、双积分A/D转换，抗干扰能力强C、国际标准DIN设计数显电测仪表技术指标：工作电源：AC220V10%(45HZ~60HZ)功耗：精度等级：（0.2% 3字）过量程显示：第一位显示“1”后三位全不显示工作温度： 0℃~50℃显示字高：LED0.5″或0.56″-0.8″-1.0″重量：500g~1500g测量速率：约3次/秒最大显示：1999A/D转换双积分醴陵三达电子更多详情资讯，欢迎来三达咨询
数显电测仪表有哪些功能？
功能特点测量：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能计量：正反向有功电能，感性容性无功电能显示：三排LED数码管显示，可视度高通讯：RS485通讯，MODBUS-RTU协议输出：2路电能脉冲输出（脉冲常数10000imp/kwh）扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比配选：可附加模拟量4-20mA变送输出，开关量数量、开关量输出，上下限越限报警功能用途：适用于各种进线回路、大容量配出电回路中电参数的完整监测和管理
