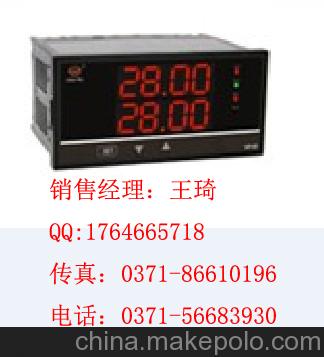

供应SWP-LCD-D815/825 调节仪 福州昌晖 选型 说明书

价 格 100元/台更多产品优惠价>

所 在 地 中国 河南 郑州

发布日期 2020-06-16 20:45:56

产品推荐
会员商铺
最新产品
各种供应K帽M4-M20
面议更多产品优惠价>

各种供应K帽M4-M20

供应过载保护器平头防水帽
0.32元更多产品优惠价>

供应过载保护器平头防水帽

供应K帽
面议更多产品优惠价>

供应K帽

商品详情

基本参数

  • 型号:SWP-LCD-D815
  • 品牌:昌晖

PID外给定控制仪SWP-LCD-ND 815-010-23/12-HL

PID外给定控制仪SWP-LCD-ND815-020-23/12-HL

PID外给定记录仪SWP-LCD-NDR815-010-23/12-HL

PID阀位控制仪    SWP-LCD-ND825-010-23/12-HL

PID阀位控制仪    SWP-LCD-ND825-020-23/12-HL

PID阀位记录仪    SWP-LCD-NDR825-010-23/12-HL

PID阀位记录仪    SWP-LCD-NDR825-020-23/13-HL

SWP-LCD-PID单色自整定控制仪(外给定或阀位控制)


  SWP-LCD系列PID外给定(或阀位)控制仪适用于需要进行高精度测量控制的系统,可取代放大器直接驱动执行的机构(如阀位等)。

  SWP-LCD系列PID控制仪表集数字仪表与模拟仪表于一体,可对温度、压力、液位、速度等测量信号进行数字量显示控制及相对模拟量显示,使测量值的显示更为清晰直观。

一、 主要特点

  1、 同时输入、显示测量信号及阀位反馈信号。可分别带有一路模拟量控制输出(开关量控制输出-继电器正转、反转控制)及一路模拟量变送输出,可适用于各种测量控制场合。

  2、 自动跟随外部给定值(或阀位反馈值)进行控制输出(模拟量控制输出或继电器正转、反转控制输出)。可实现自动/手动无扰动切换。手动切换至自动时,采用逼近法积算,并带切换限幅功能,以实现手动/自动的平稳切换。

二、 特殊技术参数

控制输出方式

PWM输出,可控硅触发输出,固态继电器输出,电压/电流输出

设定/显示精度

+0.5% FS+1位数max。设定值与显示值匹配,无相对误差

比例范围

0.0%-100.0%(单位:0.1%)

积分(复位)时间

0-9,999s(单位:1s)

微分(比率)时间

0-9,999s(单位:1s)

控制周期

1-250s(单位:1s)

采样周期

0.5s

三、 仪表外形及接线图(以下为基本配线,特殊订货请参考见随机接线图)

型号

SWP-ND815、D825系列

接 线 图

仪表外形

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g

型号

SWP-ND815、D825系列

仪表外形

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g

四、 SWP-LCD系列PID自动演算外给定(或阀位)控制仪型谱表

型 号

代 码

说 明

SWP-LCD-N

 □ □ □□-□ □ □ -□□/□□-□ □ -□ -□

新一代PID控制仪

外形特征

D
S

横式显示仪表

竖式显示仪表

外形尺寸

8

160×80mm,80×160mm

控制作用

15

25

外给定控制

阀位控制(继电器正转反转控制)

通讯方式

参见"通讯方式"

控制输出

参见"控制输出方式"

变送输出

参见"变送输出方式"

测量信号输入类型

□□

参见"输入类型"

外给定信号输入类型或阀位反馈信号输入类型

□□

参见"输入类型"

第一报警方式

参见"报警输出方式"

第二报警方式

参见"报警输出方式"

馈电输出

P

DC24V馈电输出

供电方式

W

T

DC24V供电

AC90~265V供电(开关电源)

AC220V供电(线性电源,可省略)

特殊型号或要求的,请提供分度号或参考标准,定货时说明 。

★ 输入类型

代码

输入类型

测 量 范 围

代码

输入类型

测 量 范 围

代码

输入类型

测 量 范 围

01

B

400~1800 ℃

09

Pt100.1

-99.9~199.9℃

17

30~350Ω

-1999~99999 d

02

S

0 ~1600 ℃

10

Cu50

-50.0~150.0 ℃

18

特 殊 规 格

用 户 特 定

03

K

0 ~1300 ℃

11

Cu100

-50.0~150.0 ℃

19

4~20 mA开方

-1999~99999 d

04

E

0 ~1000 ℃

12

4~20 mA

-1999~99999 d

20

0~10mA开方

-1999~99999 d

05

T

-200~400 ℃

13

0~10 mA

-1999~99999 d

21

1~ 5 V开方

-1999~99999 d

06

J

0 ~1200 ℃

14

1~5 V

-1999~99999 d

22

0~5 V开方

-1999~99999 d

07

Wre

0 ~2300 ℃

15

0~5 V

-1999~99999 d

23

可切换输入

详见下表

08

Pt100

-200~650 ℃

16

0~20 mA

-1999~99999 d

★ 全切换输入只需设定仪表二级参数,即可切换输入多种分度号,可输入分度号如下:

代码

输入类型

代码

输入类型

代码

输入类型

代码

输入类型

代码

输入类型

01

B

05

T

09

Pt100.1

14

1~5 V

21

1~5 V开方

02

S

06

J

10

Cu50

15

0~5 V

22

0~5 V开方

03

K

07

WRe

12

4~20 mA

19

4~20 mA开方

04

E

08

Pt100

13

0~10 mA

20

0~10mA开方

★ 报警输出方式

选型代码

N

H

L

G

A

D

输出方式

无报警(可省略)

上限报警

下限报警

偏差内报警

偏差外报警

LBA报警

★ 变送输出方式

选型代码

0

1

2

3

4

5

输出方式

无输出

继电器

4~20mA

0~10mA

1~5V

0~5V

★ 控制输出方式

选型代码

0

1

2

3

4

5

6789

输出方式

无输出

继电器

4~20mA

0~10mA

1~5V

0~5V

SCR输出SSR输出特殊规格SOT输出

★ 通讯方式

选型代码

0

2

4

8

9

通讯方式

无通讯

RS-232

RS-422

RS-485

特殊规格

★ 注1:仪表作为阀位正反转控制时,只能带一个报警,上限或下限。

★ 注2:外给定控制――可选择由内部设定控制目标值或由外部输入设定控制目标值。

★ 注3:阀位控制――继电器正转、反转控制输出。

★ 注4:控制输出为PID或阀位控制,变送输出为测量值对应的变送输出。

★ 型号举例:

SWP-LCD-ND815-21-08/12-HL-P-W

  外给定控制,通讯方式RS-232,输出方式继电器输出,测量信号输入类型为Pt100,外给定信号输入类型为4~20Ma,第一报警为上限报警,第二报警为下限报警,DC24V馈电输出,供电方式为直流24V供电。
