透镜中心偏测试仪议价

价格 888.00元更多产品优惠价>

所在地深圳

发布日期 2020-05-30 13:16:26

产品推荐

¥38 - ¥58

电缆滑轮/电缆放线滑轮/平地式轮式地缆滑轮，线缆滑轮

¥10300

盘羊仪器多功能电压降测试仪,电压降测试仪

¥2000

电阻测试仪 3544 电阻测试仪价格

¥4700

精密电阻测试仪数字电阻测试仪高精度电阻测试仪

¥65800

回路电阻测试仪，接触电阻测试仪

会员商铺

基本参数

品牌/型号:HB/HB-P1
重量:50（Kg）㎏
类型:全自动垂准仪
型号:HB-P1
激光波长:650（nm）nm
测量范围:0.35（m）m
品牌:HB
电源:12
加工定制:是
属性:1

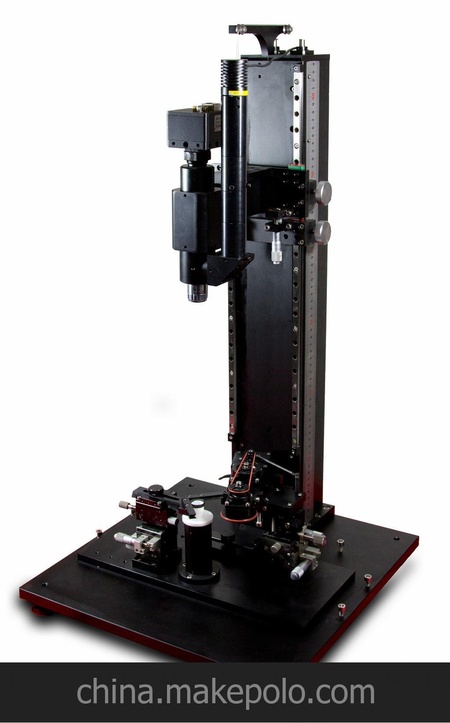

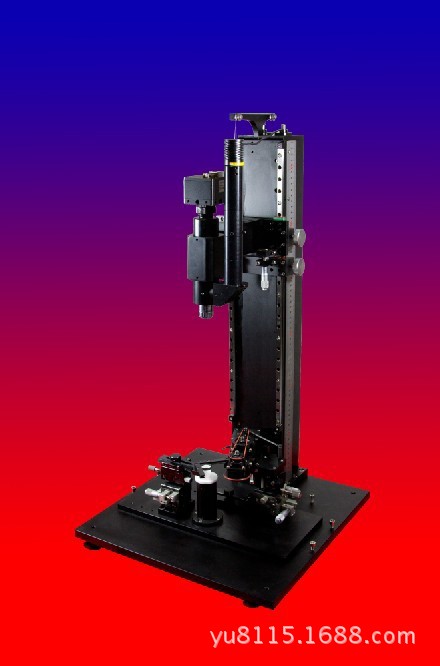

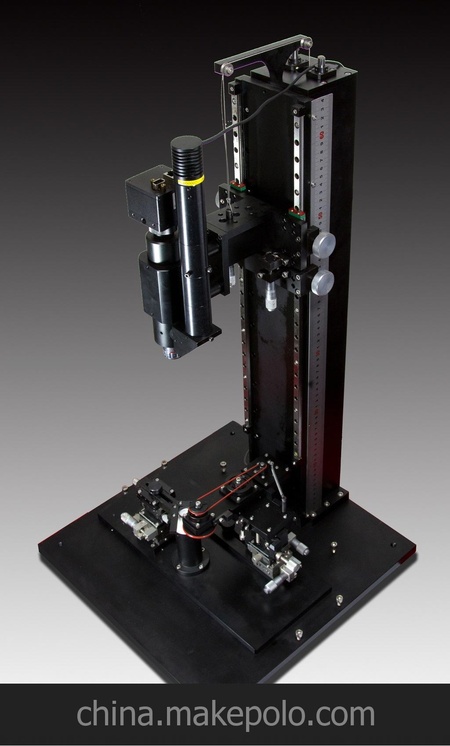

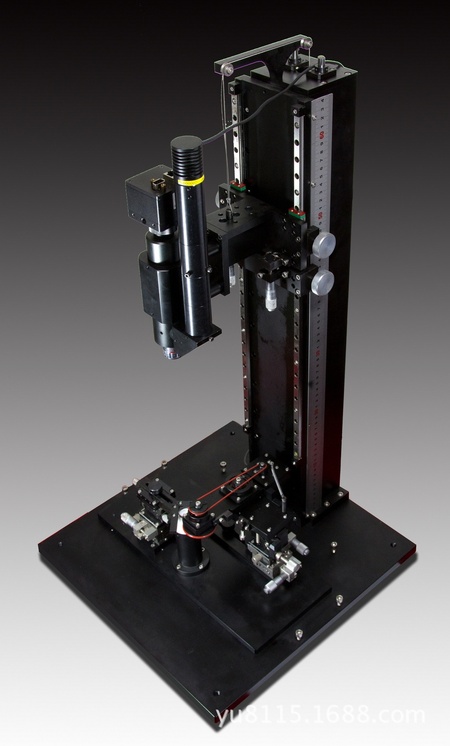

产品名称：高精度透镜中心偏全自动测量仪（偏心仪／中心仪／定心仪）

产品型号：ＨＢ－Ｐ１

产品简介：

该设备基于反射式偏心测量原理，配合升降平台和镜片自传定心装置，对镜片的偏心量（相对于镜片外圆的偏心）进行检测，反射式偏心测量与透射式偏心测量相比，其测量方式更加直观，且可检测其中一个面的偏心量而不是两个面的综合效果，且受镜片摆放位置影响很小。

偏心量的计算由软件自动完成，可输出为线量或角度量，批量镜片测试还可以自动进行合格率、方差等统计计算。

球心像的寻找由计算机辅助完成，只需输入镜片参数，软件即可根据当前配置自动计算升降平台移动位置。升降平台带配重平衡块，手动移动轻便快捷。另外配合升降平台的位置标尺和软件辅助，还可以粗测镜片的曲率半径和折射率。通过升级光栅尺和软件模块，还可以对曲率半径和折射率进行精测。

反射式镜片偏心原理

产品应用：

投影机镜头、摄像相机镜头、手机镜头、激光光学镜头、内窥镜、红外镜头等各种光学镜头中的单透镜、胶合透镜的测量（中心偏移量，焦距，曲率半径）。

主要参数指标

规格型号	HB-P1
测量精度	0.2um/R
分辨率	0.1um/1"
测量方式	反射式定心测量
测量范围(mm)	-350~+R300 (注:更长测量焦距可定制)
半径测量精度（mm)	0.05升级光栅尺后为0.01
折射率测量精度	0.05升级光栅尺后为0.01
可换物镜倍率及焦距	5X、20X、f50、f100、f200、f300；
系统上下粗动最大行程(mm)	>350
系统微动最大行程(mm)	13
准直光管物镜焦距(mm)	300
CCD传感器	200万CCD工业相机
CCD相机外接接口	1394
承座直径(mm)	Ф3-Ф30
光源	含红、绿、蓝三色大功率LED（可选配150W卤素灯光纤模块及滤色镜）
外型尺寸(mm)

产品主要配置

1.VM-1型偏心量探测光学系统主体；

2.200W像素高清数字工业相机

3.标配检测镜头组：5X、20X、f50、f100、f200、f300；

4.冷光光源：含红、绿、蓝三种大功率LED；（可另选配150W卤素灯光纤模块及滤色片）；

5.带微动功能的升降平台，有效行程>350mm；

6.镜片自传定心装置；

7.偏心量自动检测软件；

QQ图片20131122220643

undefined

测试仪

议价

议价（negotiated price），中国国营商业和供销合作社商业根据国家的有关规定和市场供求状况，同商品的卖者或买者议定的价格。

透镜

透镜是用透明物质制成的表面为球面一部分的光学元件，镜头是由几片透镜组成的，有塑胶透镜（plastic）和玻璃透镜（glass）两种，玻璃透镜比塑胶贵。通常摄像头用的镜头构造有：1P、2P、1G1P、1G2P、2G2P、4G等，透镜越多，成本越高。因此一个品质好的摄像头应该是采用玻璃镜头的，其成像效果要比塑胶镜头好，在天文、军事、交通、医学、艺术等领域发挥着重要作用。
