首页>产品 > 金属钢波纹管厂家涵管 分装波纹板涵管 圆形半圆形公式大直径涵管

金属钢波纹管厂家涵管 分装波纹板涵管 圆形半圆形公式大直径涵管

价 格 ¥699.00/米

所 在 地 河北 衡水

发布日期 2019-07-03 02:22:57

产品推荐
会员商铺
中煜德纳金属制品有限公司

联 系 人: 刘娜

(联系时,请说明是在朵拉利品网上看到的)

联系电话:

所在地址: 中国河北衡水景县龙华镇工业区

最新产品
各种供应K帽M4-M20
面议更多产品优惠价>

各种供应K帽M4-M20

供应过载保护器平头防水帽
0.32元更多产品优惠价>

供应过载保护器平头防水帽

供应K帽
面议更多产品优惠价>

供应K帽

商品详情

基本参数


公司简介



我公司秉承“敬业、团队、创新”的企业精神,以“热情,周到,诚信,及时”为我们的服务宗旨。我公司质量视为企业的生命。以成熟的生产工艺、完善的质量保证体系,向客户提供优质的产品。750x750六组合模板




一、金属波纹钢管涵洞的原理

     原理:平直的钢板加工出带波纹的形状后,其惯性矩和断面系数大大提高。涵管埋地以后,在动载荷及静载荷的作用下管道会受压边形,并向两侧挤压侧壁的二进制或者其他填料,但是压实后的侧壁土质会对管道有一个反作用力,抑制其变形,并帮助管道承受垂直方向的载荷,并且,当管道承受载荷时,管道的管壁周边的受力是均匀分布的。金属波纹涵管利用刚性和柔性使其结构合理受力、荷载分布均匀,抵抗了一定的受力变形能力。



二、产品分类及型号

1.分类

公路涵洞、通道用波纹钢构件可分为螺旋波纹钢圆管、环形波纹钢圆管和用波纹钢板拼装成的圆形或者拱形结构。

2.型号

产品代号波形代号

   规格



产品代号:螺旋波纹钢圆管—HCSP,环形波纹钢圆管—ACSP,波纹钢板件—CSPS;

波形代号:加工后的波形规格,代号为A~I;

规    格:内径D或跨径S,单位为毫米(mm)。



 示例1:内径1000mm、波形代号为A的螺旋波纹钢圆管,表示为HCSP  A1000.

 示例2:内径2000mm、波形代号为A的环形波纹钢圆管,表示为ACSP  C2000.

 示例3:内径7000mm、波形代号为A的波纹钢板件,表示为CSPS  E6000.



三、金属波纹管涵管整管拼装的波形细节


四、本生产厂家的波形规格尺寸





类型代号波距x波高钢板厚度范围(mm)适用的口径(跨径)(m)
A型68x131.5~3.50.41~25
B型75x251.5~3.50.6~2.5
C型125x252~41.0~2.5
D型150x503~121.5~8.0
E型200x553~121.5~7.0
F型300x1104~122.5~12.0
G型380x1404~123.5~15.0(跨径:4.0~25.0)
H型400x1504~124.0~16.0(跨径:4.0~25.0)
I型400x1804~124.0~18.0(跨径:4.0~28.0)



五、尺寸允许偏差



序号项目允许偏差
1壁厚t(mm)GB/T709、GB/T2518
2波距l(mm)±3
3波高d(mm)±3
4关节长度LP(%)±2
5直径D或跨径S(%)±2
6波纹钢板件长度LC(%)±1
7波纹钢板件宽度LW(%)±1





六、波纹钢管涵洞的优点



1.强度高:是钢筋混凝土结构的1-3倍。

2.运行寿命长:可达100-200年,并且运行过程中维护费用少。

3.重量轻、施工便捷:重量只有水泥制品的4%-20%,并且土建与管体拼装可分开同时实施,施工期短,工期平均缩短一半以上。

4.轴向具有一定柔性:可用于复杂地质条件和沉降比较严重的地区。

5.工程综合造价:比同类跨径的钢筋混凝土小桥、涵洞低。

6.工厂集中化生产:不受环境影响,有利于降低成本控制质量,并且生产效率高,生产周期短.

7.施工方便:拼接时不需专用设备、大型设备。

8.行车舒适度及安全性:有利于改善软土地基桥涵与路堤交界处的“错台”现象,提高行车的舒适度与安全性。

9.环保低碳:减少或根本舍弃了常规建材,如水泥、黄沙、石子、木材的使用,有利于环境保护,环保意义深远。



七、施工工艺流程



施工前准备→施工放样→设置围堰→排水清淤→平整场地→基础分层回填→检测压实度、含水量等→水准测量→平整场地→施工放样→拼装管节(板片)→检测密水情况及管底纵坡→检测并涂刷防腐涂层→涵管就位→两侧分层回填→检测压实度、含水量等→管顶分层回填→检测压实度、含水量等→进出口处理



八、中煜德纳实验室的受力测试



万能试验机750x750模板洛氏硬度机750x750模板

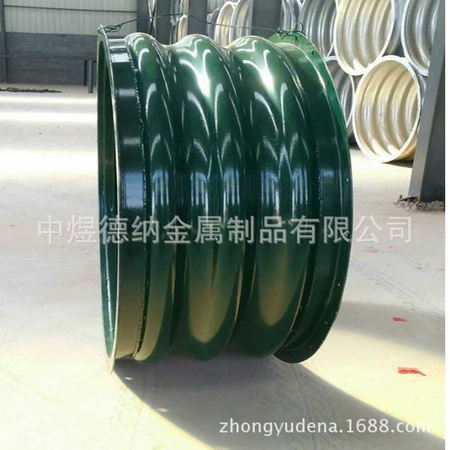

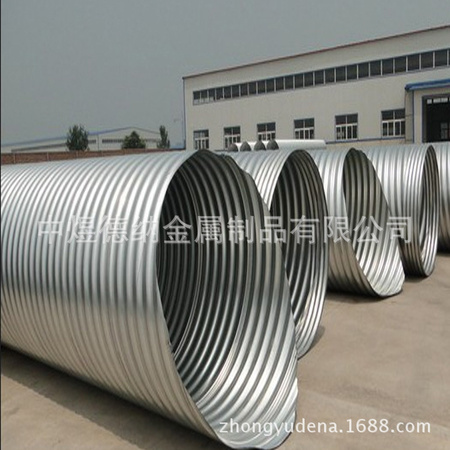

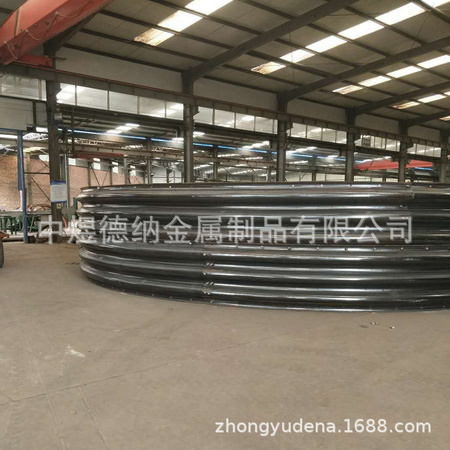

九、波纹涵管的生产车间及商品推荐








3046

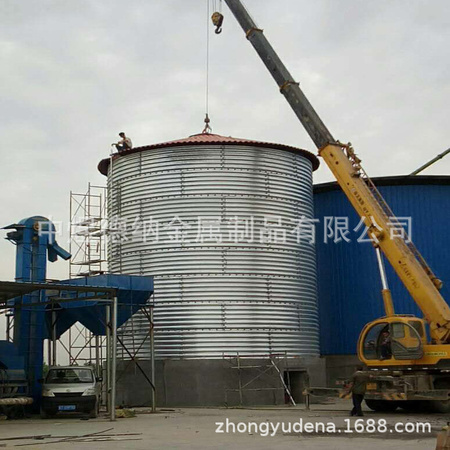

十、施工现场

12.jpg750x750模板1




1546480270(1)

欢迎询价,厂家直销,价格优惠。

联系方式:

联系人:刘经理

电话:13315868874 υ  υ★  υ★ QQ:338352870

地址:河北省衡水市景县工业区
